域格ASR cat1模块 - Windows下本地升级
适用模块：CLM920 CV9、CLM920 HV9、CLM920 HV9 V2、CLM920 HV9 G、CLM920 HE9、CLM920 HV5、CLM920 MV9、CLM920 LV9、CLM920 KV5、CLM920 KV3
普通端口驱动安装及AT环境准备
1. 普通端口驱动安装
1、右键“此电脑”，选择“管理”，再选择“设备管理器”，未安装驱动时，端口显示如下
2、解压官方的驱动压缩包yuge_driver.zip，右键选到相关端口，再点击“更新驱动程序”——“浏览我的电脑以查找驱动程序”
3、选到驱动所在文件夹，点击下一步安装
4、显示安装成功后再操作安装剩余驱动，步骤一致
域格ASR模块正确安装好驱动后，在“计算机管理”→“设备管理器”中会显示模块的4个端口，显示情况及端口名称如下：
其中，
AT口为AT通信端口；
MODEM口为modem拨号端口，未拨号时也可进行AT通信；
DIAG口为调试及升级端口；
RNDIS为虚拟网卡，供RNDIS拨号使用。
注：如果驱动安装完成后，模块显示的仍是带黄色感叹号的端口，您的电脑可能是老版本win7，需要打补丁老版本win7签名无效补丁.zip，双击我们的补丁文件即可。
2. AT操作
驱动安装成功后，通过串口工具选择相应端口，就可以对模块进行AT操作。
市场上串口工具众多，我们以SSCOM为例。
“端口”下有AT字样的就是模块的AT口，软件上端口选择模块AT口对应的COM端口，模块USB口波特率自适应，无需关注；
特别注意：AT命令是以回车换行作为结束符，一定要注意勾选“发送新行”。在使用其他工具时，也要注意勾选对应功能。
如下是具体操作过程：
下载口驱动安装
让模块进入下载模式的方法有两种：① 模块开机后的几秒；② 给模块发送指令AT$MYDOWNLOAD=1。
下载口驱动可以提前装好，也可以升级过程中安装。
进入下载模式后，设备管理器的端口会发生变化。
右键“Arom Usb Boot Port”安装驱动，方法请参考“普通端口驱动安装”，安装完成后的下载端口显示如下。
注意事项：
1、模块进入下载模式后，若驱动未安装，模块会在几秒后再跳回普通端口，请注意捕捉“Arom Usb Boot Port”端口；
2、驱动安装好后，重启模块再重新开始升级流程。
3、查询模块型号
4、查询flash类型
5、选择升级包 需要根据对应的型号及 flash 类型选择对应的升级包。 示例：根据步骤 3 和 4 查询出的模块信息，升级时应该选“YUGE_HV9G_02MB.zip” 文件包
升级指南
1. 单路升级
（1）打开aboot-tools-2023.08.27-win-x86.7z，解压后双击文件中的“aboot.exe”。
打开升级工具—选择 zip 格式的版本文件：
点击 Start 后跳转到下图界面，重启模块即开始升级，也可以使用串口发送,AT$MYDOWNLOAD=1 指令进入下载模式（注意需要按上文方法安装下载口驱动）。
下图为下载完成界面。升级完成后需手动重启模块。
注意：下载完成后点击“Back”或直接关闭下载工具，否则模块重启后会再次下载 版本。

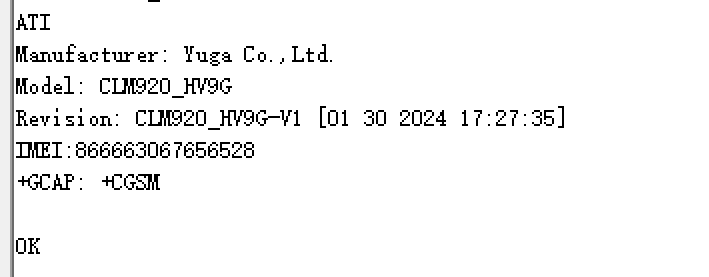

通过串口工具发送 ATI 核对版本信息。
2. 多路升级
多路升级和单路升级的方法完全一样，电脑插多片模块时就进行多路同时下载，如下图：
升级成功的界面如下：
