域格5G RedCap模块 - Linux下RNDIS拨号

Linux内核环境配置好后，就可以进行拨号操作。

1、RNDIS拨号前配置

模块支持 ECM、PPP、RNDIS 三种拨号传输协议。

这里说RNDIS方式拨号：

内核相关配置项

内核.config文件下配置：

CONFIG_USB_USBNET=y

CONFIG_NETDEVICES=y

CONFIG_USB_NET_CDCETHER=y

CONFIG_USB_NET_RNDIS_HOST=y

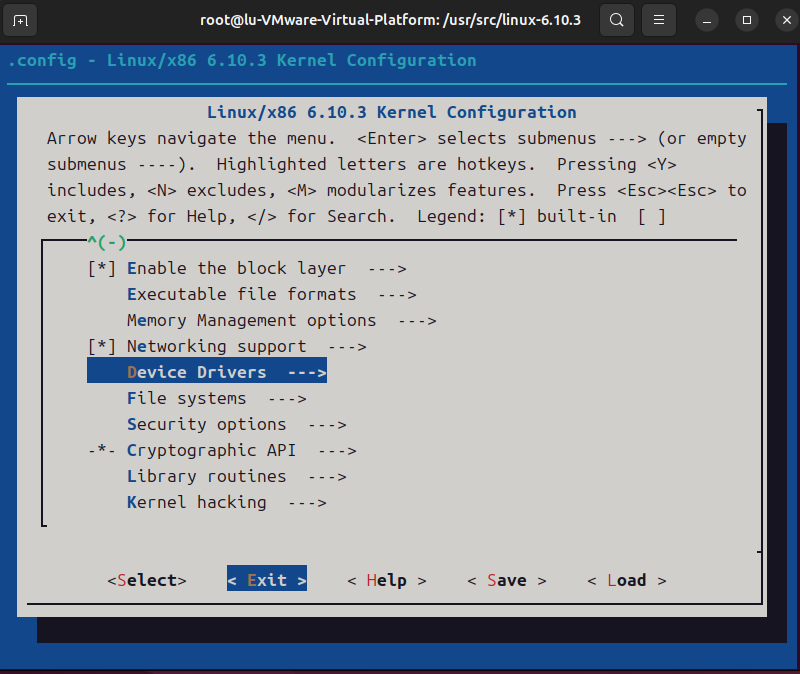

内核配置 1

在内核源码下执行 make menuconfig，打开如图所示并选中配置。

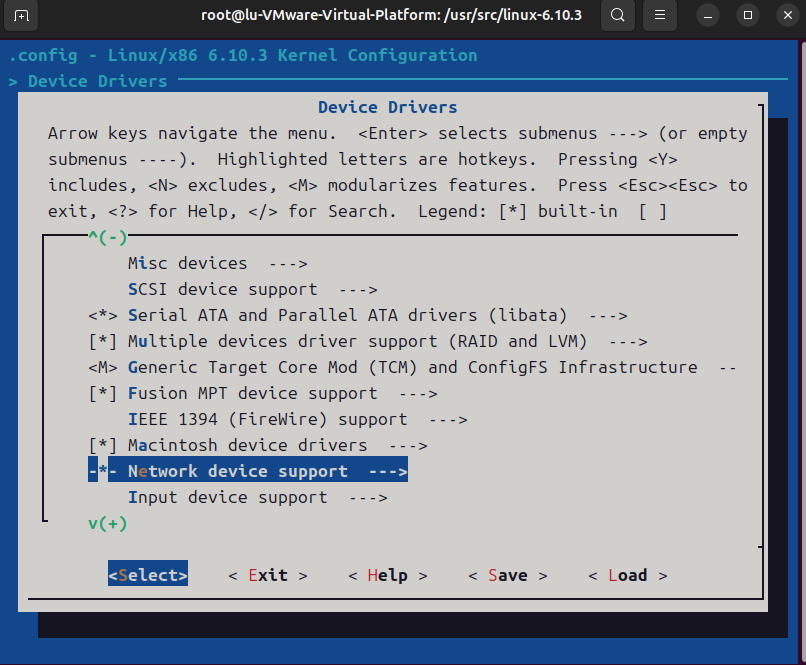

内核配置 2

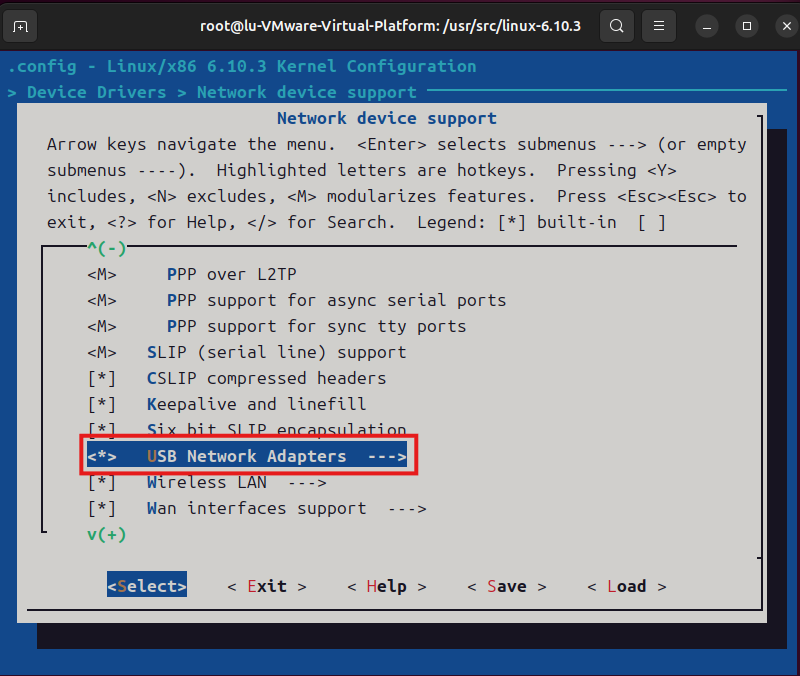

内核配置 3

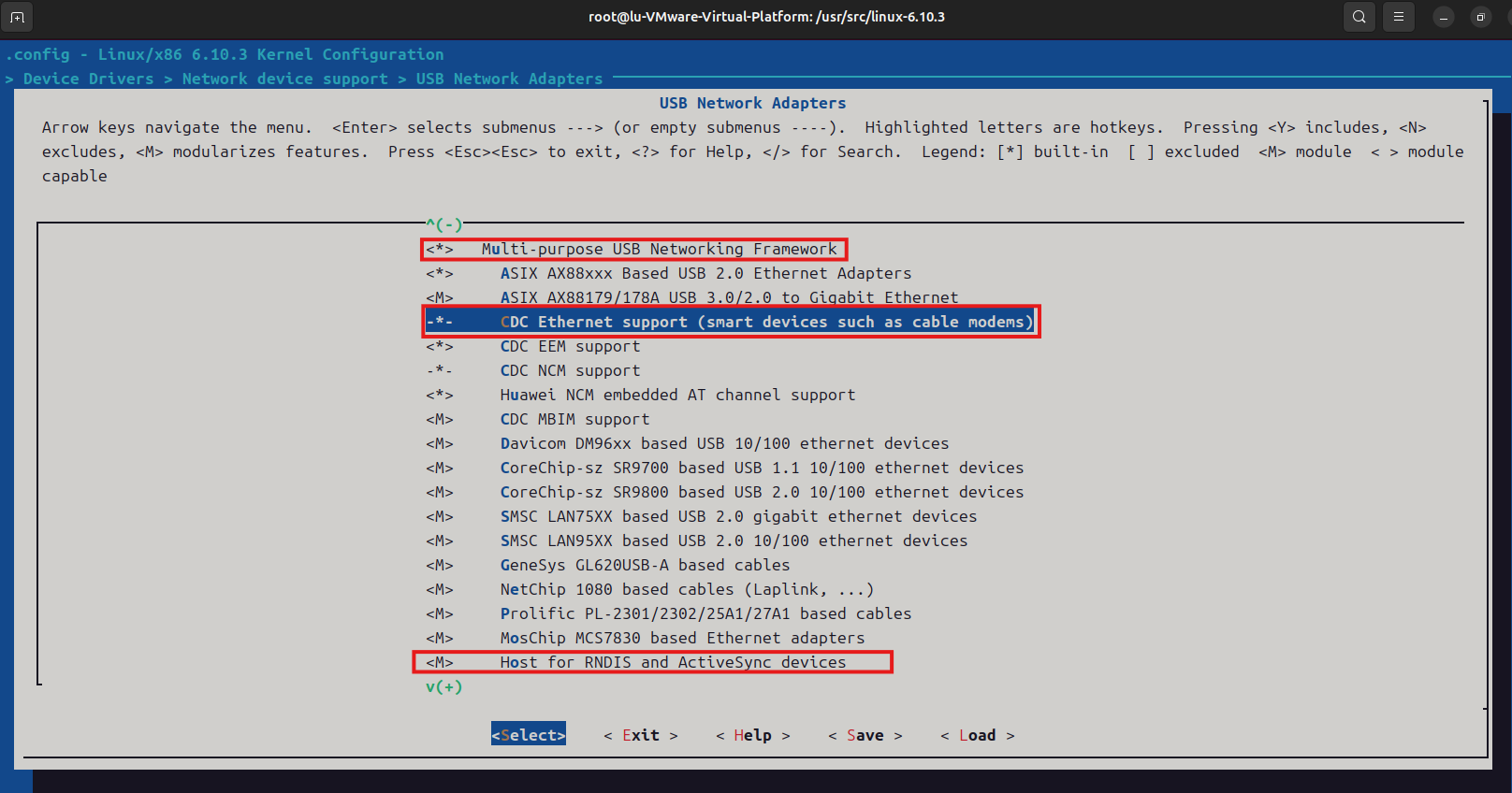

内核配置 4

模块默认升级完成是ECM拨号。

（AT+UMV 如是 NM28_BRA3.B.20241218.0927 这个日期及之后的版本模块，可以自适应RNDIS拨号上网，不用配置下面AT指令。但是模块出厂升级烧录后默认是ECM拨号，如需切换用(at^nvawr)这个命令切换成RNDIS）

步骤 1 待模块正常启动后拨号，命令：

2a路由模式，可以自适应拨号上网。

at^nvawr=7029, 8, 2a 00 00 03 01 00 00 01

——块默认拨号方式为ECM，通过该指令切换拨号方式为RNDIS

at^nvawr=7029, 8, 2a 00 00 03 01 00 00 02

——通过该指令RNDIS切换拨号方式为ECM

28网卡模式，需AT指令拨号上网

at^nvawr=7029, 8, 28 00 00 03 01 00 00 01

——块默认拨号方式为ECM，通过该指令切换拨号方式为RNDIS

at^nvawr=7029, 8, 28 00 00 03 01 00 00 02

——通过该指令RNDIS切换拨号方式为ECM

at+cgdcont=1,“IPV4V6”,“apn”

at^chdata=1,13

at^ndisdup=1,1

——第一位参数是标识符，第二位 1 拨号建立连接， 0 表示断开连接

步骤 2 在 ARM-Linux 开发板输入：

ifconfig eth1 up udhcpc -i eth1 &

此时 eth1 可获取到 IP 地址

或者重启网卡获取IP地址

ifconfig eth1 down

ifconfig eth1 up

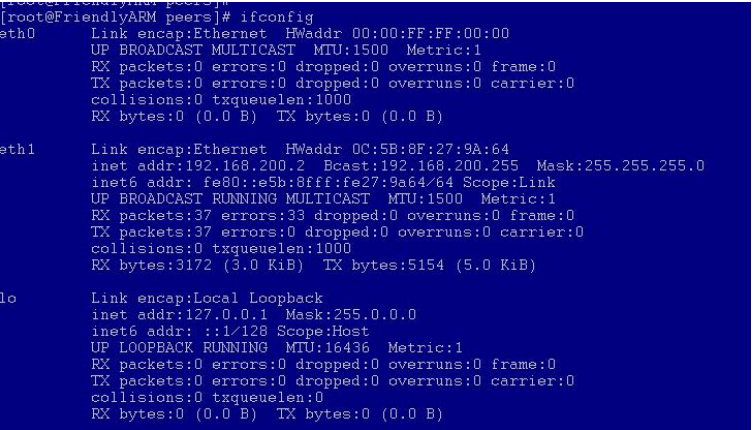

eth1 获取 IP 结果：

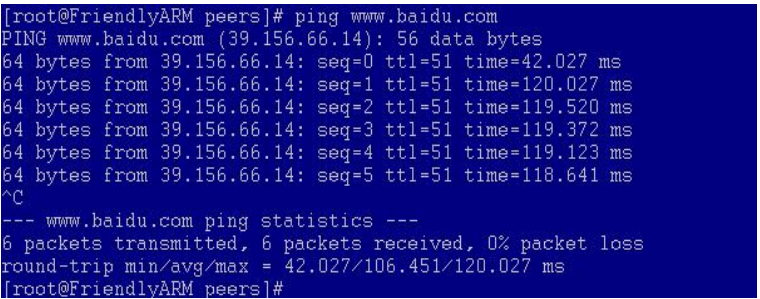

PING 外网测试
