域格移芯 cat1模块YM310 X09 - MQTT使用说明
普通MQTT流程
| 序号 | AT指令（加粗字体）/返回数据 | 指令解析/返回解析 |
|---|---|---|
| 1 | AT+CEREG? | 查询网络注册状态 |
| +CEREG: 0,1 | <n>=0，表示禁用 URC，上报<stat>=1，标识已经注册网络，而且是本地网络 | |
| 2 | AT+CGATT? | 查看当前 GPRS 附着状态 |
| +CGATT: 1 | <state>=1，标明当前 GPRS 已经附着 | |
| 3 | AT+MCONFIG=<clientid>,“XXXX”,“$$$$” | XXXX 是用户名，$$$$ 是密码。请开发者写真实的<clientid>、用户名和密码，不要照抄，这三个参数加不加双引号都可以。如果用户名和密码为空，则可以写成：AT+MCONFIG=<clientid>,“”,““。 |
| OK | ||
| 4 | AT+MIPSTART=“ip 或域名”,”port” | 这里，请填上用户自己的 mqtt 服务器的 IP 地址或域名地址，以及端口号 |
| OK | ||
| CONNECT OK | ||
| 5 | AT+MCONNECT=1,60 | 这建立 mqtt 会话 |
| OK | 注 ： 在 MIPSTART 返 回 CONNECT OK 后 才 能 发MCONNECT 命令，而且要立即发，否则会被服务器踢掉。 | |
| CONNECT OK | 收到 CONNACK OK 后才能发布消息 | |
| 6 | AT+MSUB=“test1/lu”,0 | 订阅 |
| OK | ||
| SUBACK | ||
| 7 | AT+MPUB=“test1/lu”,0,0,“SSSSddddd” | 发布，消息格式缺省为 ASCII 格式 |
| OK | ||
| 8 | AT+MQTTMODE=1 | 设置消息格式为 HEX 格式 |
| OK | ||
| 9 | AT+MPUB=“test1/lu”,0,0,“313233” | 发送消息“123”到主题“test1/lu” |
| OK | ||
| +MSUB: “/test1/lu”,3 byte,313233 | ||
| 10 | AT+MQTTMSGGET? | 发布，消息格式缺省为 ASCII 格式 |
| +MQTTMSGGET: 0,VALID | ||
| +MQTTMSGGET: | ||
| +MQTTMSGGET: 2,INVALI | ||
| +MQTTMSGGET: 3,INVALID | ||
| OK | ||
| 11 | AT+MQTTMSGGET | 发布，消息格式缺省为 ASCII 格式 |
| +MSUB: mqtt/topic,9 byte,SSSSdddd | 接收内容可以能因为串口工具问题显示不出来 | |
| OK | ||
| 12 | AT+MQTTMSGSET=0 | 设置为直接上报消息 |
| OK | ||
| 13 | AT+MPUB=“mqtt/topic”,0,0,“SSSSddddd” | |
| OK | ||
| +MSUB: “mqtt/topic”,9 byte,SSSSddddd | ||
| 14 | AT+MDISCONNECT | 模块先关闭 MQTT 连接 |
| OK | ||
| 15 | AT+MIPCLOSE | 关闭 TCP 链接 |
| OK |

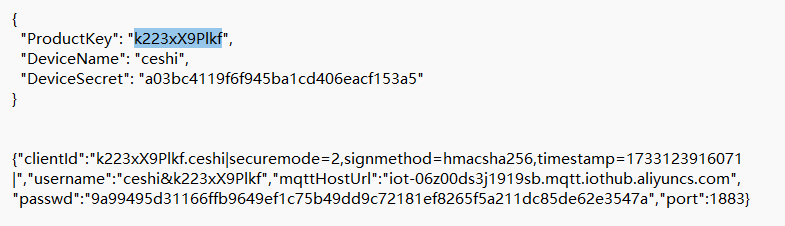

阿里云一机一密AT直连MQTT
当设备属于公共实例，使用一型一密预注册认证方式时，动态注册参数如下：
| 参数 | 说明 |
|---|---|
| clientId | 客户端ID：长度在64个字符内，建议使用IMEI或SN码方便区分不同客户端 |
| securemode | 安全模式： 2 (TLS直连模式），3 (TCP直连模式) |
| signmethod | 表示签名算法类型。支持hmacmd5，hmacsha1，hmacsha256。默认为hmacmd5 |
| timestamp | 表示当前时间毫秒值，可以不传递 |
| mqttPassword | 前文计算的签名值 |
AT交互流程如下：
1.配置mqtt参数
AT+MCONFIG=“k223xX9Plkf.ceshi|securemode=2,signmethod=hmacsha256,timestamp=1733123916071|”,“ceshi&k223xX9Plkf”,“9a99495d31166ffb9649ef1c75b49dd9c72181ef8265f5a211dc85de62e3547a”
OK
2.建立连接，注意，第一个参数需要根据实际项目productKey修改
AT+MIPSTART=“iot-06z00ds3j1919sb.mqtt.iothub.aliyuncs.com”,“1883”
OK
3.建立会话，注意，收到 CONNECT OK 后立刻发送指令建立会话，不然会被踢，一定注意！！！
AT+MCONNECT=1,120
OK
CONNACK OK
4.订阅主题
AT+MSUB=“/k223xX9Plkf/ceshi/user/Heart”,0
OK
SUBACK
5.发布消息
AT+MPUB=“/k223xX9Plkf/ceshi/user/Heart”,0,0,“testmqtt1”
OK
发布Qos1消息，注意，Qos1 消息必须等到PUBACK返回，才能发下一条消息
AT+MPUB=“/k223xX9Plkf/ceshi/user/Heart”,0,0,“testmqtt1”
OK
PUBACK
阿里云一型一密获取三元组

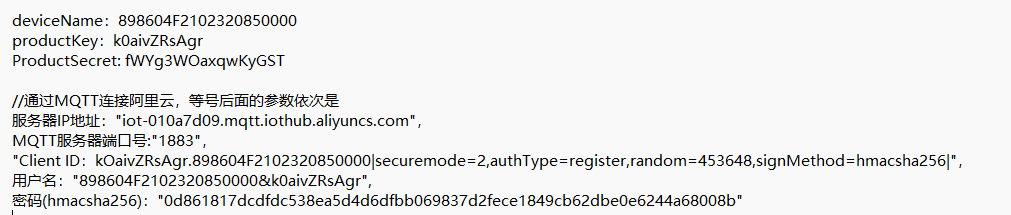

下面是所需参数（仅供参考）
1.配置mqtt参数
AT+MCONFIG=“kOaivZRsAgr.898604F2102320850000|securemode=2,authType=register,random=453648,signMethod=hmacsha256|”,“898604F2102320850000&k0aivZRsAgr”,“0d861817dcdfdc538ea5d4d6dfbb069837d2fece1849cb62dbe0e6244a68008b”
OK
2.建立连接
AT+SSLMIPSTART=“iot-010a7d09.mqtt.iothub.aliyuncs.com”,“1883”
OK
3.建立会话，注意，收到 CONNECT OK 后会收到服务器返回的三元组
AT+MCONNECT=1,60
OK
CONNACK OK
