域格高通平台4G模块 - Windows下拨号

Windows环境搭建好后，就可以进行拨号操作。

域格9×07模块，支持Modem拨号及RMNET拨号。windows下拨号方法如下。

注册状态确认

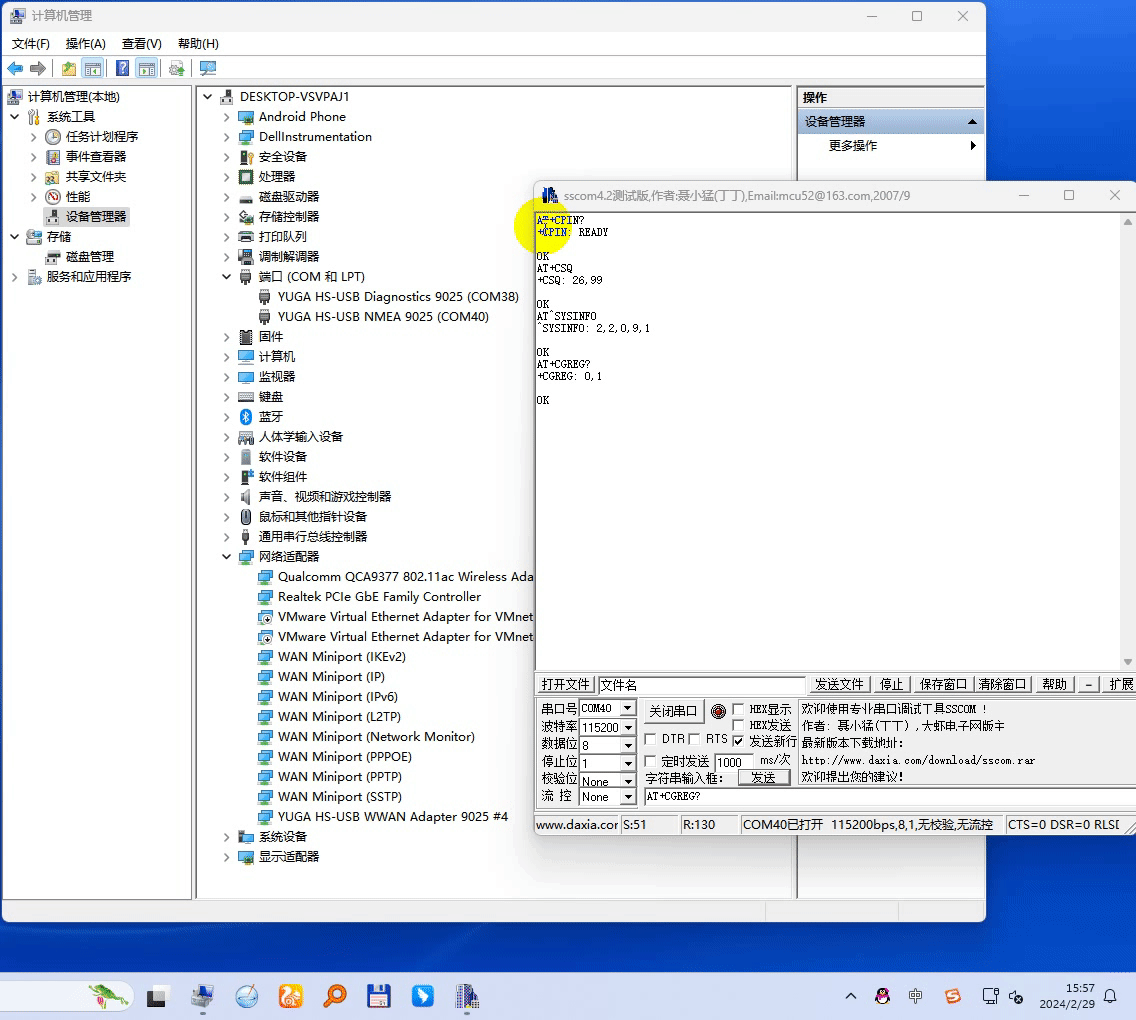

拨号前，查询以下AT，确认模块成功注册上网络。

1、AT+CPIN?

—— 应返回ready。若不是，需要检查SIM卡接触情况。

2、AT+CSQ

—— 一般要在10以上。若不是，需要检查天线。

3、AT^SYSINFO

—— 第一位是2，第二位是2或3（即数据域要注册上）。若不是，需要核对SIM卡状态。

4、AT+CGREG?

—— 第二位参数应返回1或5，如0,1 或 0,5。若不是，需要核对SIM卡状态。

需要设置APN的SIM卡，可发送以下两条指令设置对应APN（两条都需要发送，第1路供注册使用，第3路供拨号使用）

AT+CGDCONT=1,"IPV4V6","需要的APN"

AT+CGDCONT=3,"IPV4V6","需要的APN"

各运营商公网APN为移动：cmnet；联通：3gnet；电信：ctnet。

1、进入“网络和共享中心”

2、选择“设置新的连接或网络”

3、选择“设置拨号连接”，如下图

4、在打开的窗口中，拨打电话号码设置为*99***1#，不需要填写用户名及密码。完成后连接即可。

Windows下的RMNET拨号有自动和手动两种方式。

勾选电脑右下角模块网络的“允许Windows使我保持连接状态”即可。

手动拨号，需要使用串口工具通过AT口发送以下命令。

AT$QCRMCALL=1,1,1,2,1 —— 拨号成功返回 $QCRMCALL: 1, V4，表示：已连接，协议为 IPv4

AT$QCRMCALL? —— 查询。连接成功后，返回 $QCRMCALL: 1, V4，表示：已连接，协议为 IPv4

如需要断开连接，发送指令

AT$QCRMCALL=0,1

自动拨号的RMNET，断开时也需要从系统端断开，不能通过AT指令。

同理，AT指令连接的RMNET，只能通过AT指令断开。
