域格ASR平台模块 - Windows下模块日志抓取
适用模块：CLM920 JC3/CLM920 JC3 3.0/CLM920 JC3E、CLM920 JD3、CLM920 JC5/CLM920 JC5 3.0、CLM920 JD5、YM310 A09、CLM920 CV9、CLM920 HV9、CLM920 HV9 V2、CLM920 HV9 G、CLM920 HE9、CLM920 HV5、CLM920 MV9、CLM920 LV9、CLM920 KV5、CLM920 KV3
windows端口下配置
确认设备管理器有模块的DIAG口
打开 CATStudio 工具，工具会自动识别 DAIG 口。
CATStudio工具配置操作
点击 Modules → LogViewer 后即开始抓取日志。之后再打开 CATStudio 工具默认打开 LogViewer，即打开该工具就开始抓取日志。

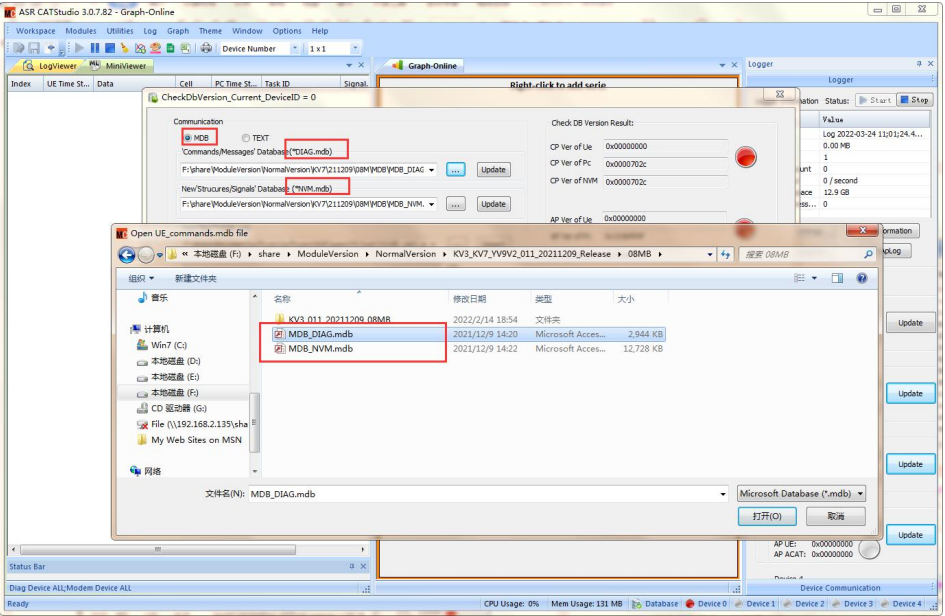

匹配 DB 文件。进入主界面后，点击界面右侧第一个 update 按钮，目录下对应模块版本的 mdb 文件。选完 mdb 文件后单击右边的 update 按钮，右上角的圆形变成绿色代表成功，之后点击右下角 close 即可。

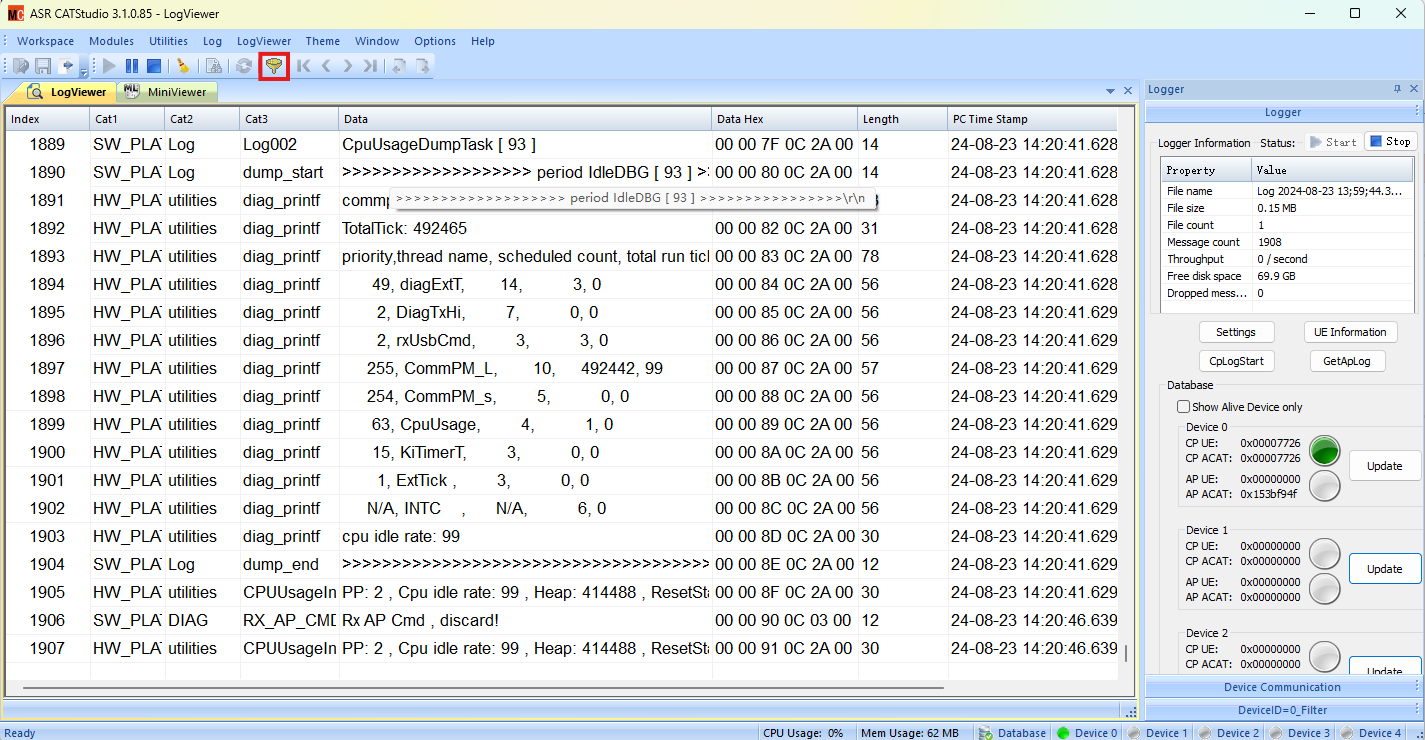

显示筛选器，筛选信息（Cat1 open 模块操作），其他模块可用不操作

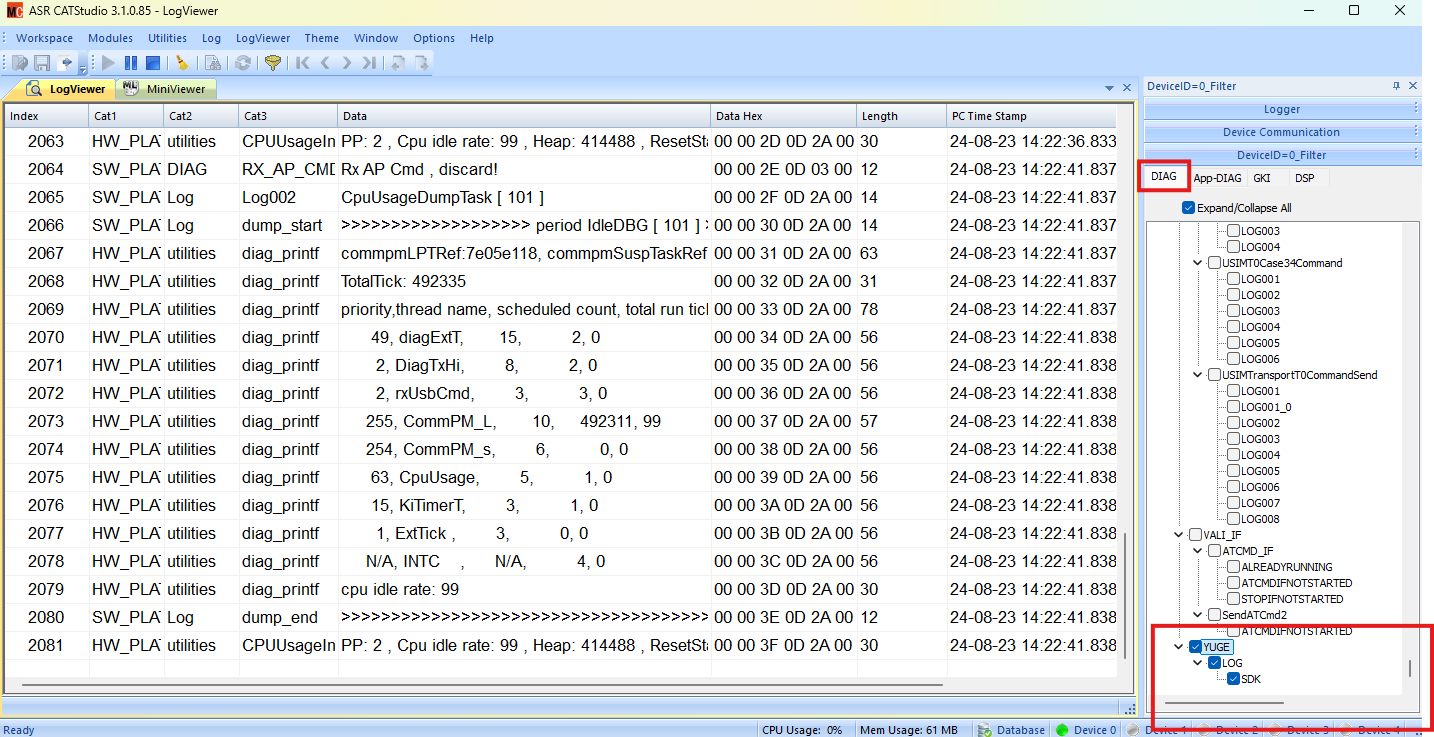

取消其他所有，单独勾选YUGE
CATStudio工具保存日志

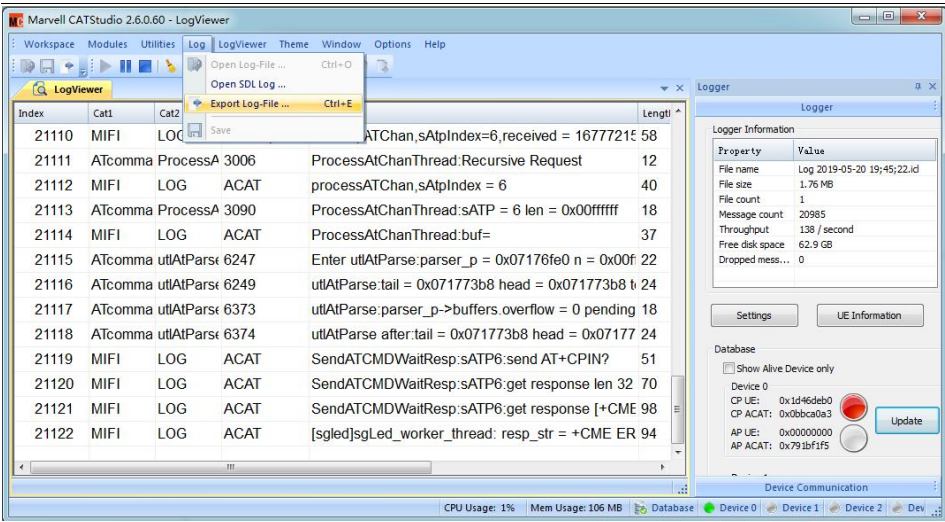

保存日志。点击 Log→Export Log File…，在弹出的窗口设置日志保存位置及日志名称后点击 OutPut 输出日志

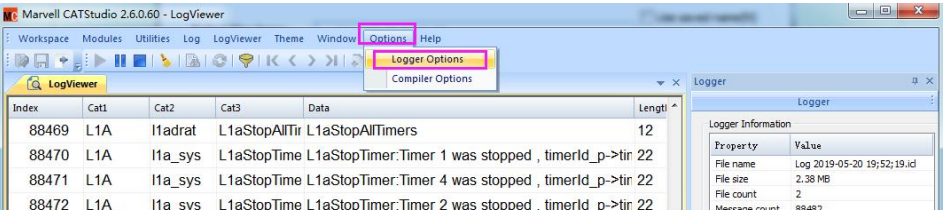

自动保存日志。如下图点击 Options→Logger Options,在弹出的菜单界面设置日志每个包的大小及保存位置后点击 OK 即可
