域格ASR平台模块 - Windows下模块日志抓取

适用模块：CLM920 JC3/CLM920 JC3 3.0/CLM920 JC3E、CLM920 JD3、CLM920 JC5/CLM920 JC5 3.0、CLM920 JD5、YM310 A09、YM310 A19、CLM920 CV9、CLM920 HV9、CLM920 HV9 V2、CLM920 HV9 G、CLM920 HE9、CLM920 HV5、CLM920 MV9、CLM920 LV9、CLM920 KV5、CLM920 KV3、CLM920 KE7、YM310 A03、YM310 A13、YM310 B09、YM310 B19

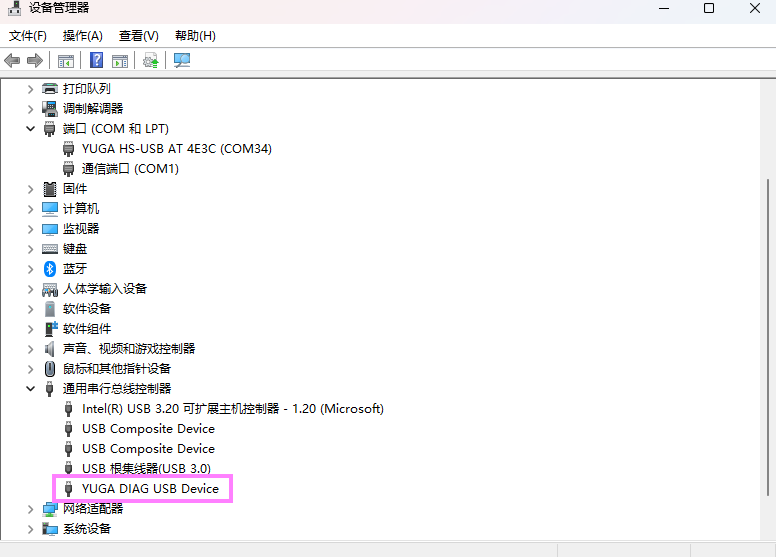

确认设备管理器有模块的DIAG口

打开 CATStudio 工具，工具会自动识别 DAIG 口。

CATStudio V3_1_4_89

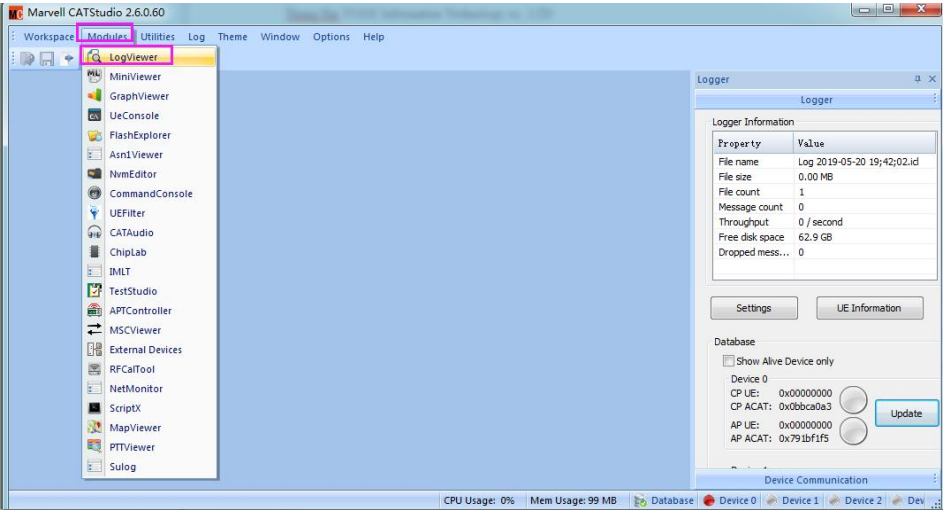

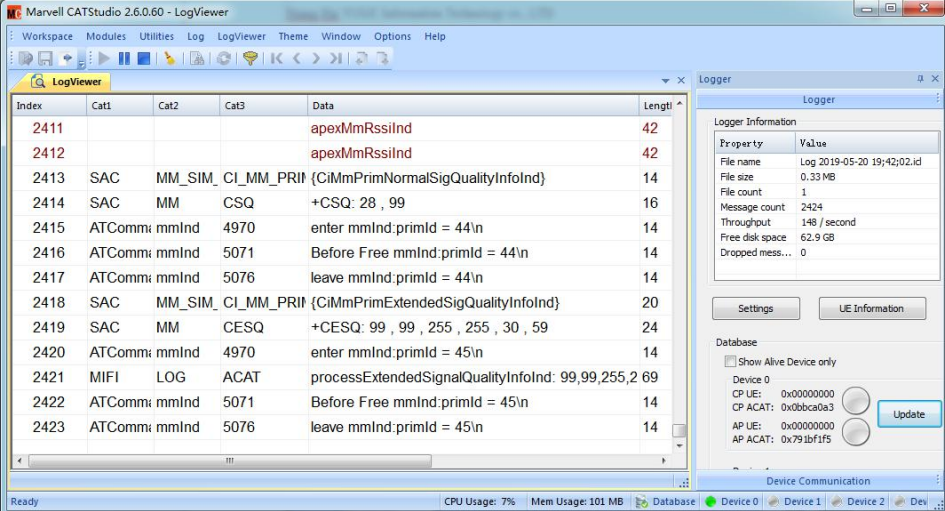

点击 Modules → LogViewer 后即开始抓取日志。之后再打开 CATStudio 工具默认打开 LogViewer，即打开该工具就开始抓取日志。

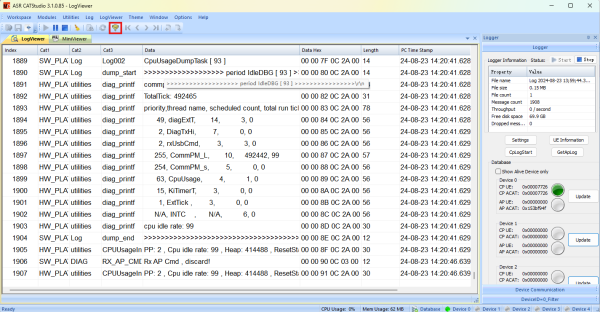

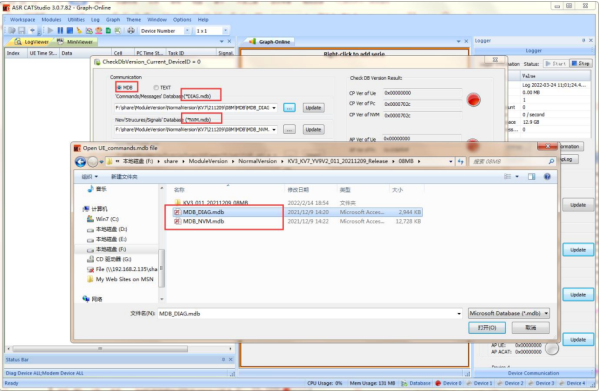

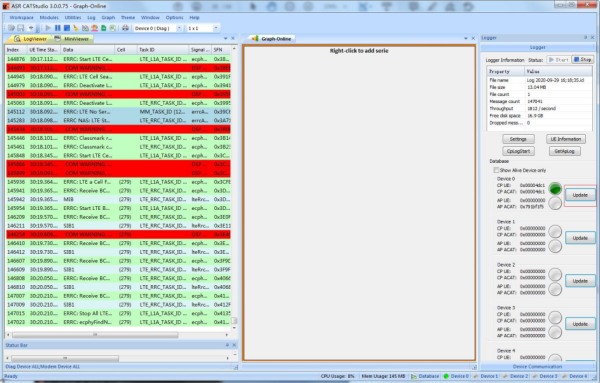

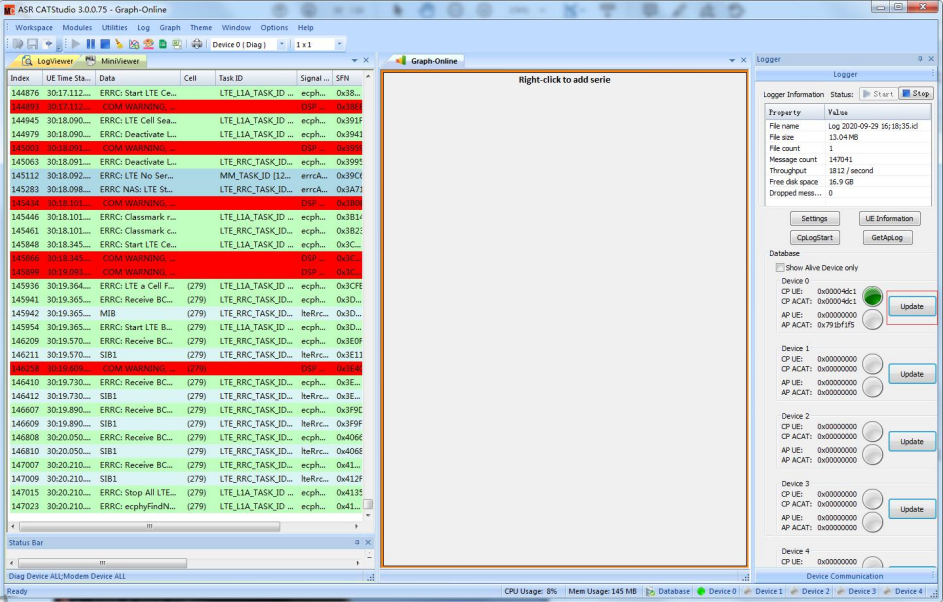

匹配 DB 文件。进入主界面后，点击界面右侧第一个 update 按钮，目录下对应模块版本的 mdb 文件。选完 mdb 文件后单击右边的 update 按钮，右上角的圆形变成绿色代表成功，之后点击右下角 close 即可。

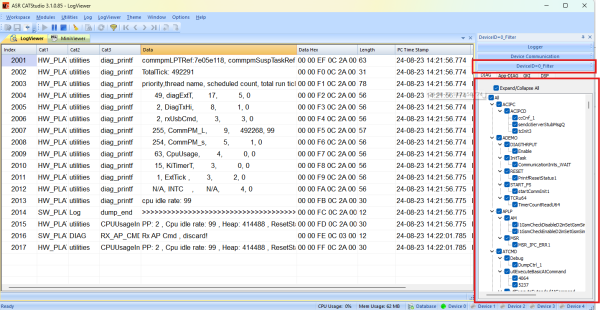

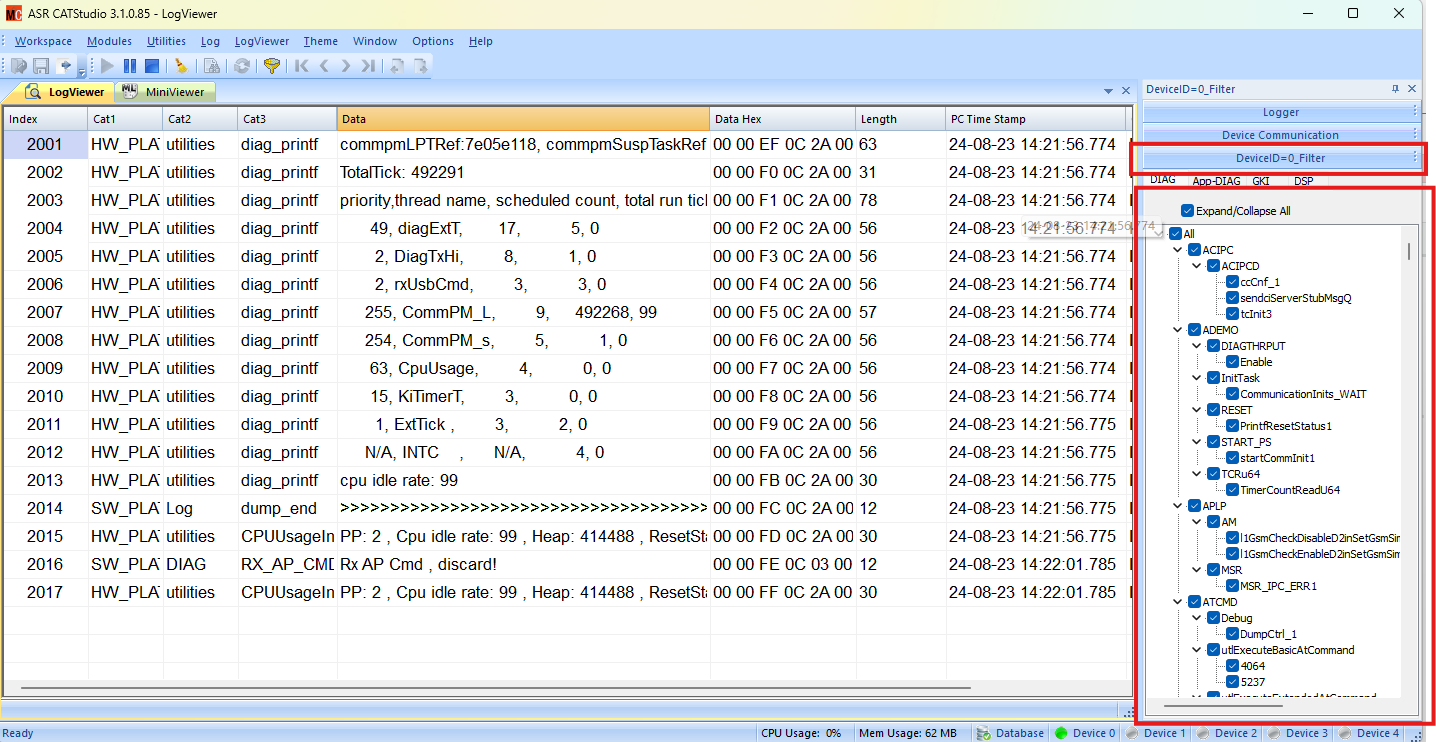

显示筛选器，筛选信息（Cat1 open 模块操作），其他模块可用不操作

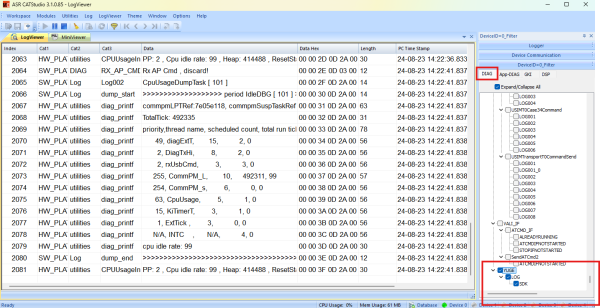

    取消其他所有，单独勾选YUGE

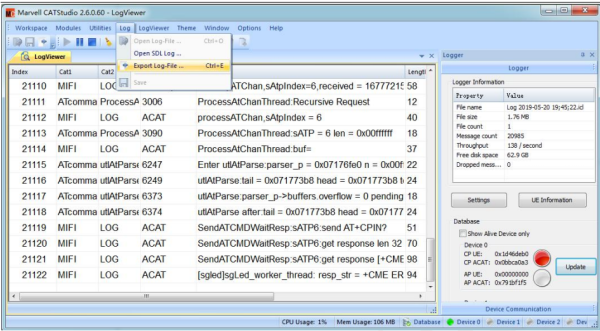

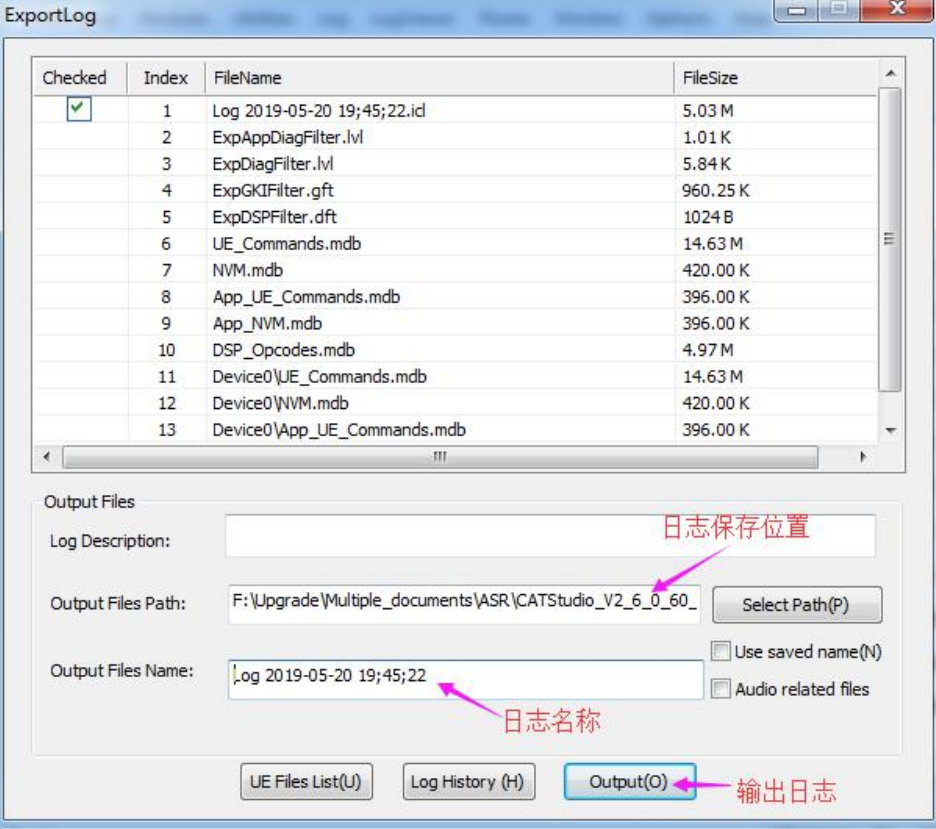

保存日志。点击 Log→Export Log File…，在弹出的窗口设置日志保存位置及日志名称后点击 OutPut 输出日志

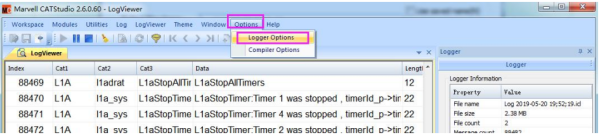

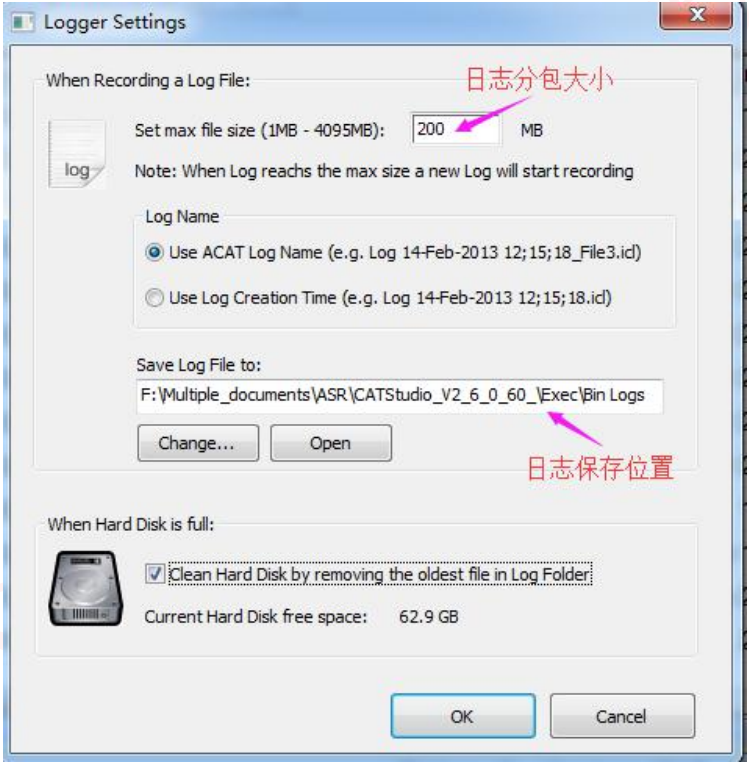

自动保存日志。如下图点击 Options→Logger Options,在弹出的菜单界面设置日志每个包的大小及保存位置后点击 OK 即可
